产品概述
GTYQ-BD002工业及商业用途点型可燃气体探测器/催化燃烧式
该探测器采用日本进口NAP-57A 催化燃烧式传感器，在 HMDS 和 H2S 等毒性气体环境下有良好的检测灵敏度，和优异的抗毒性气体能力。同时传感器具有良好的稳定性、重复性和一致性，对应不同的气体浓度具有良好的线性。本探测器适用于石油、化工、机械、医药、热力、储运等涉及可燃气体的工业场所，以及商场、饭店等可能使用可燃气体的一般商业场所。探测器只适用于爆炸性气体环境的 1 区和 2 区，不适用于 0 区及煤矿井下环境。
产品特性
▪采用进口催化燃烧传感器，工作稳定
▪传感器为独立模组设计，更换简单，更换后无需现场 再标定
▪具有独立的状态指示灯及现场浓度显示功能
▪防尘、防虫网设计，防止烧结网阻塞，方便清洗
▪腔体隔离设计，增强防爆性能
▪传感器模组侧增加顶丝设计，防止脱落
技术参数
| 序号 | 功能 | GTYQ-BD002工业及商业用途点型可燃气体探测器/催化燃烧式 |
|---|---|---|
| 1 | 显示 | 数码管显示 |
| 2 | 检测气体 | 甲烷、丙烷、氢气、等各种可燃性气体 汽油、酒精等各种可燃性液体挥发蒸汽 |
| 3 | 检测原理 | 催化燃烧式 |
| 4 | 检测范围 | 3%LEL～100%LEL |
| 5 | 响应时间 | T90＜30S |
| 6 | 供电电源 | DC24V |
| 7 | 功 耗 | 静态功耗：≤1.6W 报警功耗：≤1.9W |
| 8 | 输出信号 | CAN总线 （RS-485/4-20mA可选) |
| 9 | 主体材料 | ADC12 铝合金 |
| 10 | 连接螺纹 | M20×1.5外螺纹（其他接口可定制） |
| 11 | 防爆认证 | Ex db II C T6 Gb / Ex tb IIIC T80℃ Db |
| 12 | 防爆合格证号 | CE22.1784X |
| 13 | 计量认证 | |
| 14 | 执行标准 | GB/T 3836.1-2021 GB/T 3836.2-2021 GB/T 3836.31-2021 GB 15322.1-2019 GB 29837-2013 |
| 15 | 防护等级 | IP66 |
| 16 | 温度范围 | -40℃至60℃ |
| 17 | 湿度范围 | 93% RH 不结露 |
| 18 | 报警设置值 | 低限报警：25%LEL ；高限报警：50%LEL |
| 19 | 传感器寿命 | 正常使用环境中累计工作小于 2 年 |

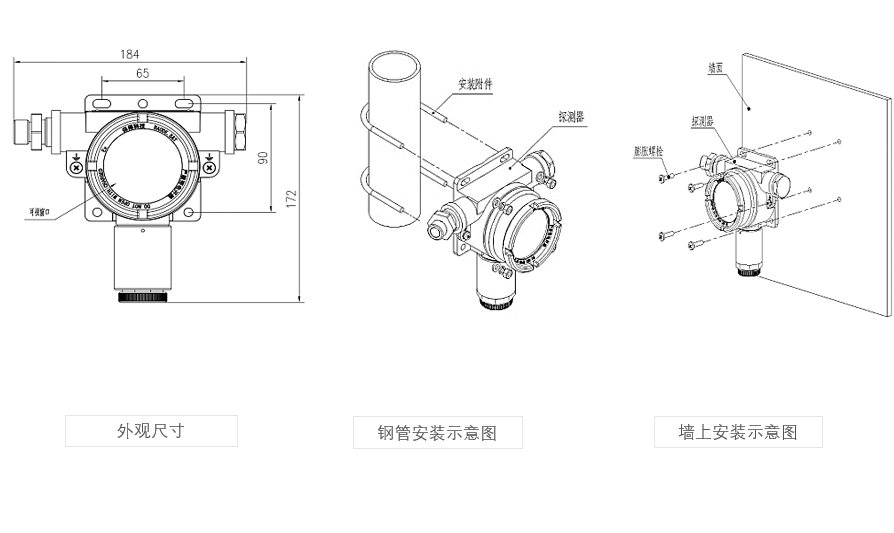

结构图纸及安装施工图
布线要求
连接探测器和控制模块的电缆应使用铜芯多股导线的电缆，在 1 区和 2 区，线芯截面应不小于 1mm2，电缆外径为φ10mm，所用电缆还应符合使用环境的其他要求，如耐热、耐腐蚀、防火等，在危险场所，电缆线需用金属管或塑料管做外防护管。无特殊要求时，可使用NH-RVSP4´1.0，外径为φ10 mm 的屏蔽电缆。线路走向等都应符合相应爆炸危险环境的要求。电缆线路在爆炸危险环境中严禁有中间接头，在特殊情况下，电缆线必须安设中间接头时，只允许在 2 区内采用相应的防爆接线盒加以保护，方可进行中间连接。
