产品概述
BD-SG100A 型防爆声光报警器
本产品适合配套防爆型气体探测器使用，具有声光报警功能，可在防爆区域内使用（井下0区除外）。
产品特性
▪可以和国内外任何厂家生产的带有节点输出的气体探测器和报警器配套使用
▪光源采用超高亮 LED ，显示醒目、寿命长、功耗低，而且 360 度可见
▪采用不锈钢材质，具有抗强腐蚀的特点
▪选取 3mm 厚密织不锈钢烧结网，防爆性能可靠，出线口环氧树脂浇封深度 20mm，符合防爆设计要求
技术参数
| 序号 | 功能 | BD-SG100A 型防爆声光报警器 |
|---|---|---|
| 1 | 防爆标志 | Ex dⅡC T6 Gb/Ex tD A21 IP66 T80℃ |
| 2 | 防护等级 | IP66 |
| 3 | 防爆合格证编号 | CLEx21.0427U |
| 4 | 工作电压 | DC12V～DC27V（红线正极；黑线负极；最佳DC24V） |
| 5 | 工作电流 | ≤100mA |
| 6 | 声响强度 | ＞75dB（A计权） |
| 7 | 声响/闪光频率 | 1 Hz～2 Hz（声光同步） |
| 8 | 使用环境 | 温 度：-40℃ ～+50℃；相对湿度：≤95％（不凝露） 大气压力：80kPa～110kPa） |
| 9 | 出线口螺纹 | 外螺纹G3/4、G1/2、M24×1.5、M20×1.5可选 |
| 10 | 外形尺寸 | Φ39×80.5 |
| 11 | 重量 | 约300g |
| 12 | 执行标准 | GB 3836.1-2010、3836.2-2010 GB 4208-2008 |
| 13 | 参考设计标准 | GB 26851-2011 |

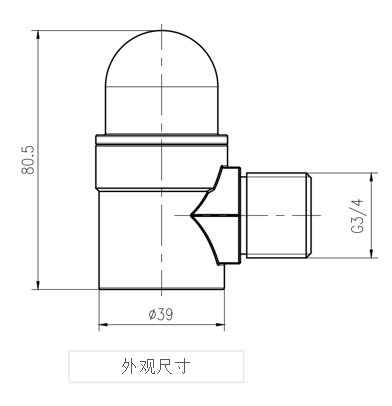

结构图纸及安装施工图
