    • 产品概述

    BD003B   地下井室可燃气体监测装置/激光式

    设备采用激光传感器,检测精度高,无气体干扰,免标定,抗结露性能强,壳体采用不锈钢材质,IP68防尘防水设计,通过4G/NB-LOT通信,配套物联网平台软件实现远程监测功能,主要应用在城市燃气管网、检修井、调压撬、电缆沟、污水井等场所;以及不方便布线的工业及商业场所。

    • 产品特性

    采用高端品质激光甲烷传感器,运行稳定,精度高

    电池板模块化设计,方便检修及更换

    多个接口设计,方便集成多种传感器

    不锈钢材质壳体,耐腐蚀性强

    三重防护设计:本安防爆电路+隔爆壳体+防护等级IP68

    支持现场配置+远程配置

    采用符合UL认证的高能定制电池

    高增益功能天线,通信好

    • 技术参数


    序号功能BD003B地下井室可燃气体监测装置
    1检测气体甲烷
    2外接传感器配置2501-05B激光甲烷气体传感器
    3测量范围0%LEL~100%LEL
    4取样方式自然扩散
    5基本误差±3%FS.
    6重复性±3%LEL
    7传感原理可调谐激光光谱吸收技术
    8报警限值低限25%LEL,高限50%LEL(默认、可调)
    9通信方式4G/NB-LOT
    10工作温度- 40℃~70℃
    11工作湿度99% RH(不结露)
    12报警采集1~60分钟(默认30分钟,可调)
    13数据采集1分钟~24小时(默认30分钟,可调)
    14通信周期1分钟~24小时(默认上午8点,可调)
    15管理方式远程管理、本地磁控
    16防爆证合格证号CE24.3863X
    17防爆标志Ex ia IIC T4 Ga
    18防护等级IP68
    19显示方式OLED液晶
    20电池型号ER34615 3.6VDC 19Ah
    21电池制造商惠州亿纬锂能股份有限公司
    22电池锂亚防爆型电池
    23电池寿命2年(根据实际使用状况,电池寿命也可能延长或缩短)
    24
    外壳材质精铸不锈钢304(316可选)

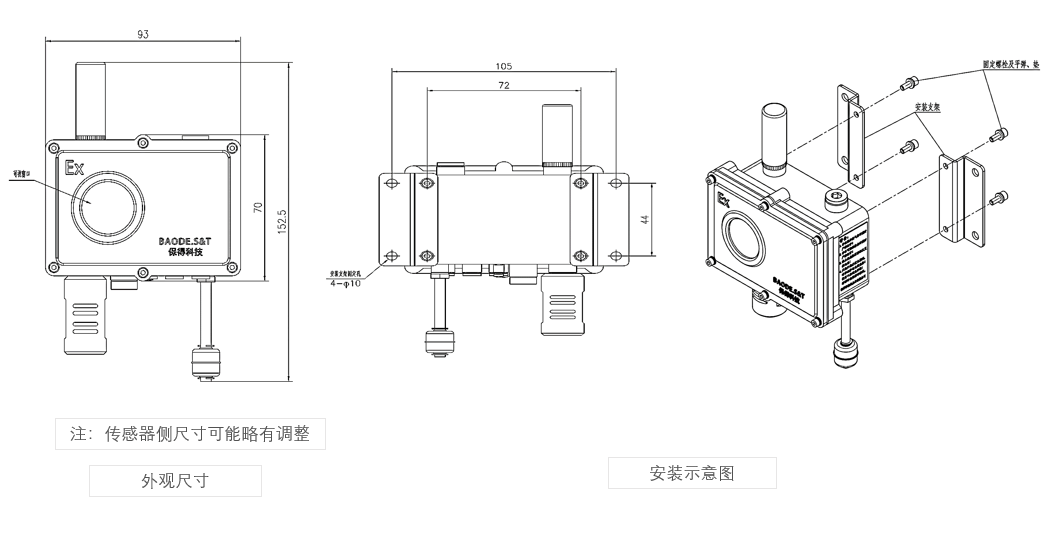

    • 结构图纸及安装施工图


        安装示意如图。如安装在地下天然气管道井内,建议安装在:以天线上侧到距离井盖20cm的位置为最佳,应避免开启/关闭井盖时可能导致天线损坏,如安装距离井盖太远可能会使通讯信号减弱。如安装在调压撬、柜内,设备安装应尽量靠近调压撬、柜的上方。

    如特殊场所,需自行设计支架安装:

    设备背后安装配套螺栓为:M6×14型304不锈钢杯头内六角三组合带垫螺栓;中心距:72mm×44mm;

    如壁挂安装:

    安装配板孔径为:φ10,建议现场安装应使用4只M8的膨胀螺栓固定;

    提醒:设备质量约5.5千克,安装完成后应检查牢固性,防止设备脱落。
