    • 产品概述

    GTYQ-BD002红外吸收式  气体探测器

    该探测器基于红外吸收原理相比传统原理气体传感器具有稳定性好、选择性强、无氧气依赖性、检测范围宽、寿命长、维护周期长、抗干扰能力强等优点,适用于石油、化工、市政燃气管网、医药、热力、储运等涉及可燃气体的工业场所,以及商场、饭店等可能使用可燃气体的一般商业场所。探测器只适用于爆炸性气体环境的 1 区和 2 区,不适用于 0 区及煤矿井下环境。

    • 产品特性

    ▪采用优质红外吸收型传感器,工作稳定,使用寿命大于5年

    ▪传感器为独立模组设计,更换简单,更换后无需现场  再标定

    ▪具有独立的状态指示灯及现场浓度显示功能

    ▪防尘、防虫网设计,防止烧结网阻塞,方便清洗

    ▪腔体隔离设计,增强防爆性能

    ▪传感器模组侧增加顶丝设计,防止脱落

    • 技术参数


    序号功能GTYQ-BD002红外吸收式  气体探测器
    1显示数码管显示
    2检测气体

    甲烷、丙烷、酒精、汽油等各种可燃性气体及液体挥发蒸汽

    3检测原理红外吸收式
    4检测范围0 ~100%LEL
    5响应时间T90<30S
    6供电电源DC24V(工作电压范围:DC16V-DC30V)
    7功 耗静态功耗:≤1.6W    报警功耗:≤1.9W
    8输出信号CAN总线 (RS-485/4-20mA可选)
    9主体材料ADC12 铝合金
    10连接螺纹M20×1.5外螺纹(其他接口可定制)
    11防爆认证Ex db II C T6 Gb / Ex tb IIIC T80℃ Db
    12防爆合格证号CE22.1784X
    13计量认证
    14执行标准GB/T 3836.1-2021     GB/T 3836.2-2021     GB/T 3836.31-2021 GB 15322.1-2019    GB 29837-2013
    15防护等级IP66
    16温度范围-40℃至60℃
    17湿度范围93% RH 不结露
    18报警设置值低限报警:25%LEL ;高限报警:50%LEL
    19传感器寿命正常使用环境中累计工作小于 2 年

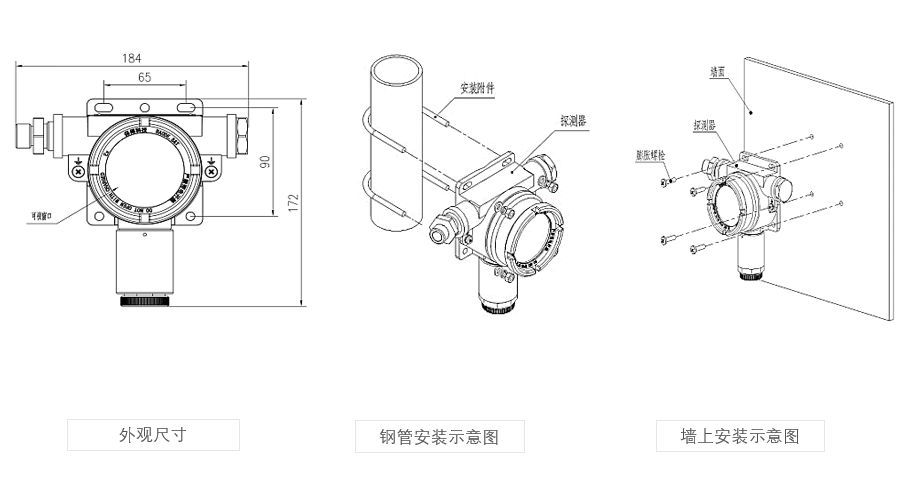

    • 结构图纸及安装施工图


    布线要求

        连接探测器和控制模块的电缆应使用铜芯多股导线的电缆,在 1 区和 2 区,线芯截面应不小于 1mm2,电缆外径为φ10mm,所用电缆还应符合使用环境的其他要求,如耐热、耐腐蚀、防火等,在危险场所,电缆线需用金属管或塑料管做外防护管。无特殊要求时,可使用NH-RVSP4×1.0,外径为φ10 mm 的屏蔽电缆。线路走向等都应符合相应爆炸危险环境的要求。电缆线路在爆炸危险环境中严禁有中间接头,在特殊情况下,电缆线必须安设中间接头时,只允许在 2 区内采用相应的防爆接线盒加以保护,方可进行中间连接。
