产品概述
BD-LD001/2/3 风机/电磁阀控制模块
BD-LD001/2/3风机/电磁阀控制模块是一种总线型编址模块，内置微处理器，具有一路反馈输入接点，1路无源输出触点，输入与输出自带隔离功能。
控制模块与可燃气体报警控制器相连，现场主要配接风机控制箱或电磁阀等设备。
产品特性
▪DC24V供电，CAN总线通信
▪输出一组继电器无源干结点持续信号或脉冲信号
▪具有一组无源反馈信号端子，接收回答信号
技术参数
| 序号 | 功能 | BD-LD001/2/3 风机/电磁阀控制模块 |
|---|---|---|
| 1 | 工作电压 | DC24V（DC18V-DC29V 无极性 |
| 2 | 功耗 | ≤0.6W |
| 3 | 输出容量 | DC30V/2A |
| 4 | 编址方式 | 电子编码 |
| 5 | 重 量 | 约135g |
| 6 | 外形尺寸 | L115mm×W90mm×H40mm |
| 7 | 环境温度 | -10℃~50℃ |
| 8 | 环境湿度 | ≤93%RH（无结露） |
| 9 | 指 示 灯 | 正常工作：两灯每5S同时闪烁一次 |
| 10 | 输入指示灯 | 有反馈信号输入时，常亮 |
| 11 | 输出指示灯 | 输出动作时，常亮 |

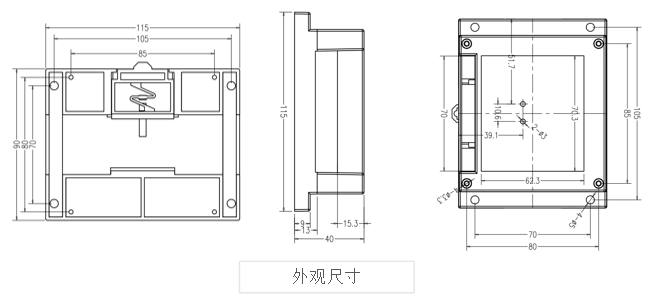

结构图纸及安装施工图
安装与布线
1. 安装设备之前，首先检查设备外壳是否完好无损，标识是否齐全。
2. 控制模块采用滑轨（滑轨宽度约35mm）安装，通过卡扣固定好设备，依次在端子上接好电线。
CANH、CANL：CAN总线通讯输入；
DC+、DC-：电源输入，无极性；
NC、COM、NO：常闭、常开触点输出；
I、G：无源触点反馈信号输入端。
