产品概述
BD-SG100B 型防爆声光报警器
该设备具备两种报警模式，当现场发生气体低报泄漏或高报泄漏等紧急情况时，报警控制器发出的控制信号启动声光报警电路，按照对应高低报信号同时发出声和光报警信号，完成报警目的。适用于爆炸性危险场所（井下0区除外）。
产品特性
▪设计两种报警模式可调
▪采用多只超高亮发光二极管、32位微控制器的单片机
▪工作稳定，光强度高
▪灯板可插拔式设计，DC24V电源且无极性，方便接线
技术参数
| 序号 | 功能 | BD-SG100B防爆声光报警器 |
|---|---|---|
| 1 | 工作电压 | 电源额定电压：DC24V 允许范围：DC20V～DC28V |
| 2 | 工作电流 | ≤120mA |
| 3 | 额定功率 | ≤3W |
| 4 | 闪光频率 | 1.0Hz~2.0Hz |
| 5 | 声压级 | 75dB～110dB（正前方3m水平处（A计权）） |
| 6 | 变调周期 | 3.5s～4.8s（火警声）0.2s～0.6s（危险提示声） |
| 7 | 报警模式 | 模式Ⅰ：蓝光+火警声；模式Ⅱ：红光+危险提示声 |
| 8 | 报警响应时间 | ≤3s |
| 9 | 线制 | 四线（DC24V电源+CAN总线） |
| 10 | 编码方式 | 电子编码（1-240） |
| 11 | 使用环境 | 温度范围为-40℃～＋60℃、相对湿度≤93%、无腐蚀性气体的环境 |
| 12 | 防爆声光报警器进线接口 | M20×1.5外螺纹 |
| 13 | 外壳防护等级 | IP66 |
| 14 | 防爆标志 | Ex dbIIC T6 Gb；Ex tbⅢCT80℃Db |
| 15 | 防爆合格证号 | CE22.1786X |

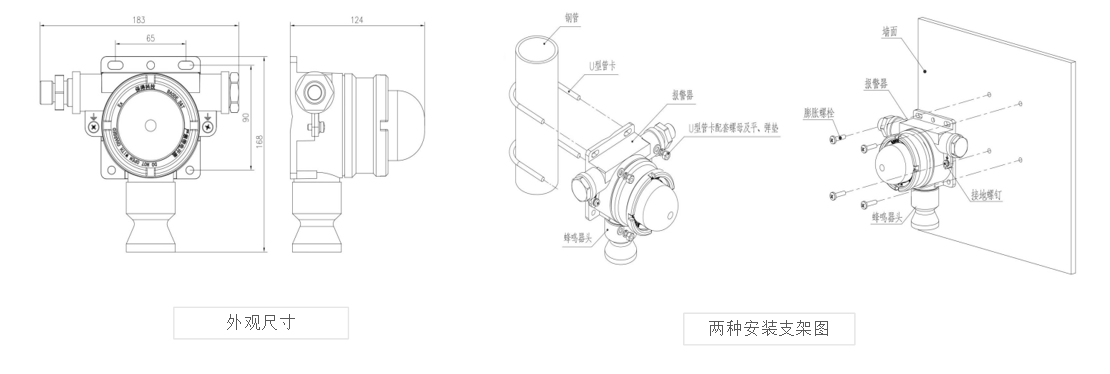

结构图纸及安装施工图
布线要求：
连接防爆声光报警器的电缆应使用铜芯多股导线的电缆，在 1 区和 2 区，线芯截面应不小于 1mm2，电缆外径为 10mm，所用电缆还应符合使用环境的其他要求，如耐热、耐腐蚀、防火等，在危险场所，电缆线需用金属管或塑料管做外防护管。无特殊要求时，可使用NH-RVSP4×1.0，外径为10 mm 的屏蔽电缆。线路走向等都应符合相应爆炸危险环境的要求。电缆线路在爆炸危险环境中严禁有中间接头，在特殊情况下，电缆线必须安设中间接头时，只允许在 2 区内采用相应的防爆接线盒加以保护，方可进行中间连接。
