产品概述
BD003A 地下井室可燃气体监测装置/激光式
设备采用激光传感器，检测精度高，无气体干扰，免标定，壳体采用不锈钢材质，IP68防尘防水设计，通过4G/NB-LOT通信，配套物联网平台软件实现远程监测功能，主要应用在城市燃气管网、检修井、调压撬、电缆沟、污水井等场所；以及不方便布线的工业及商业场所。
产品特性
采用高端品质激光甲烷传感器，运行稳定，精度高
电池板模块化设计，方便检修及更换
多个接口设计，方便集成多种传感器
不锈钢材质壳体，耐腐蚀性强
三重防护设计：本安防爆电路+隔爆壳体+防护等级IP68
支持现场配置+远程配置
采用符合UL认证的高能定制电池
高增益功能天线，通信好
技术参数
| 序号 | 功能 | BD003A地下井室可燃气体监测装置 |
|---|---|---|
| 1 | 检测气体 | 甲烷 |
| 2 | 外接传感器配置 | 2501-05B激光甲烷气体传感器 |
| 3 | 测量范围 | 0%LEL～100%LEL |
| 4 | 取样方式 | 自然扩散 |
| 5 | 基本误差 | ±3%FS. |
| 6 | 重复性 | ±3%LEL |
| 7 | 传感原理 | 可调谐激光光谱吸收技术 |
| 8 | 报警限值 | 低限25%LEL，高限50%LEL（默认、可调） |
| 9 | 通信方式 | 4G/NB-LOT |
| 10 | 工作温度 | - 40℃~70℃ |
| 11 | 工作湿度 | 99% RH（不结露） |
| 12 | 报警采集 | 1~60分钟（默认30分钟，可调） |
| 13 | 数据采集 | 1分钟~24小时（默认30分钟，可调） |
| 14 | 通信周期 | 1分钟~24小时（默认上午8点，可调） |
| 15 | 管理方式 | 远程管理、本地磁控 |
| 16 | 防爆证合格证号 | CE24.3863X |
| 17 | 防爆标志 | Ex ia IIC T4 Ga |
| 18 | 防护等级 | IP68 |
| 19 | 显示方式 | OLED液晶 |
| 20 | 电池型号 | ER34615 3.6VDC 19Ah |
| 21 | 电池制造商 | 惠州亿纬锂能股份有限公司 |
| 22 | 电池 | 锂亚防爆型电池 |
| 23 | 电池寿命 | 2年（根据实际使用状况，电池寿命也可能延长或缩短） |
| 24 | 外壳材质 | 精铸不锈钢304(316可选) |

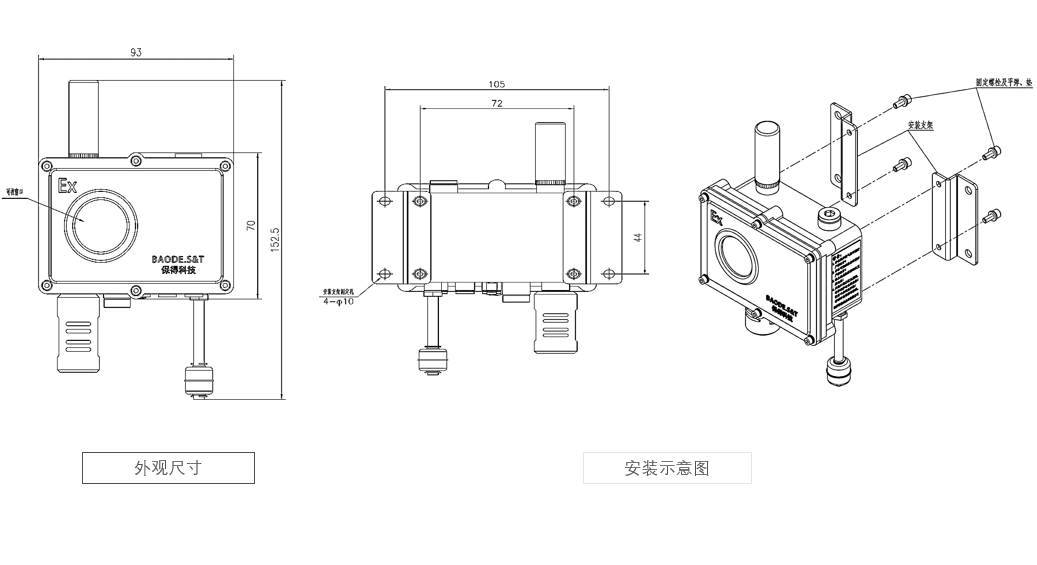

结构图纸及安装施工图
安装示意如图。如安装在地下天然气管道井内，建议安装在：以天线上侧到距离井盖20cm的位置为最佳，应避免开启/关闭井盖时可能导致天线损坏，如安装距离井盖太远可能会使通讯信号减弱。如安装在调压撬、柜内，设备安装应尽量靠近调压撬、柜的上方。
如特殊场所，需自行设计支架安装：
设备背后安装配套螺栓为：M6×14型304不锈钢杯头内六角三组合带垫螺栓；中心距：72mm×44mm；
如壁挂安装：
安装配板孔径为：φ10，建议现场安装应使用4只M8的膨胀螺栓固定；
提醒：设备质量约5.5千克，安装完成后应检查牢固性，防止设备脱落。
